接口类型：通用接口

类型：双色

脚数： 20

器件：贴片

坚持高效、节能、高品质，蒂造百年品牌!广州市逸云致用电子科技有限公司www.ewintec.cn

12V/24V转5V、24V转12V、12V升24V、24V升48V、36V转12V 48V转12V 车载升压电源车载LED显示屏电源大量出货 AC220V转DC 5V/12V/24V大功率开关电源大量现货销售，详情请访问相关页面或联系客服。网店产品报价未包含运输费用与税金。关于运费：因公司产品众多，且规格重量不一，系统运费有不合理之处，需下单后手动修改。到付件物流方式及承运方可由客户指定，物流或快递，详情见页面中部的“运费说明”。逸云科技欢迎您，感谢您对逸云科技一贯的支持与信赖！因公司产品种类规格众多，网店上未能一一列出，敬请谅解！如网店上没有您所需求的产品，请与我们的网店客服联系，我们将为您提供更加完善入微的服务。联系方式见字幕下方↓↓ 逸云科技主要生产的产品有：各种规格DC-DC电源转换器，AC-DC开关电源，室内外单双色LED显示屏单元板，户外模组，全彩LED显示屏等各规格LED显示屏（室内外单双色全彩显示屏），LED舞台背景显示屏、喷绘屏、LED大型数码时钟、十字型LED显示屏（主出口），LED显示屏控制系统与软件开发。公司LED显示屏事业部由上世纪90年代便开始从事LED显示屏行业研发与生产的的老技术工程师带领，拥有一大批强大的经验丰富的设计、生产加工、工程、售后服务队伍。显示屏产品下线后均经过严格的老化测试。可派技术工程师进行现场安装指导与调试，现场调试完成显示屏正常运行之后才会将产品交与客户验收，让您买得放心用得称心。 06年随着车载LED显示屏的推广与兴起，逸云科技开始涉及DC-DC的研发与生产，初期产品主要12、24V转5V系列，后陆续扩大产品系列。并于2010年9月拆分成立广州市逸云致用电子科技有限公司，时至今日逸云EWin系列电源产品已推出200多个型号电源转换器产品能满足产110VDC以下输入的绝大部份应用。随着房车电动汽车的兴起，逸云已推出相关产品，适用于房车改装与电动汽车的充电续航，欢迎来电咨询。逸云科技以“同等品质、比价格，同等价格、比服务”为经营理念，力争以过硬的技术、品质、服务，为国内外用户提供优质的产品，完善的服务。逸云科技愿与各界同仁竭诚合作，携手共创辉煌！欢迎来电咨询。优质的产品，低廉的价格，让顾客朋友买得放心，用得称心。逸云科技提供LED显示屏,DCDC电源代加工，提供LED屏及DCDC电源的整体解决方案。

联系我们	逸云科技①:		逸云科技②:		逸云科技③:		阿里客服①:
	在线客服①:	320160800	在线客服②:	320160801	在线技服③:	7392179	阿里客服②:
	商务洽谈：	13922744846	技术支持：	13602838894	商务传真：	020-87245724-806

进入1688店铺主页

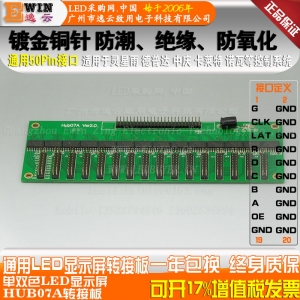

产品名称：	LED显示屏通用HUB07转接板/07HUB板/灵星雨全彩07转接板/显示屏集线板
功能简介：	HUB板用于LED控制系统与LED显示屏模组之间的接口转换与扩展。因市场上LED显示屏单元板/模组规格繁多，不同型号的驱动板接口不同，且不同生产厂家同型号产品亦可能采用的不同的接口定义。所以各大LED显示屏控制系统生产厂家为了使自家产品有更大的通用性与兼容性，通常根据灵星雨50Pin接口定义在接收卡或控制卡上设计两个或者一个50Pin的接口,通过这50Pin的接口再连接与您LED单元板/模组数据接口定义相同的HUB板进行转换与扩展。注：HUB板的接口型号必须与您的LED单元板/模组接口型号一致才能完成匹配成功，正常显示。
适用范围：	通用50Pin接口适用于采用灵星雨、德普达、中庆、卡莱特、诺瓦等控制系统与采用HUB07接口定义的LED显示屏单元板/模组间的接口转接。
产品型号：	通用HUB 07A
接口类型：	双色
接口针脚：	2*10 20Pin
接口定义：	2 N N N N N N N N N N 20 1 G S L R D C B A O N 19
接口数量：	16组
工艺参数：	用料：所有排针采用镀金铜针驱动IC：驱动芯片（74HC245）采用SM or NXP PCB： PCB采用FR4-V0级玻纤板铜针规格：输出接口为2.54mm-2×8P. 防护：出厂做三防处理(防潮、绝缘、防氧化) 注：设计生产所有类型接口的HUB板，可代客户开发非标准接口。欢迎来电咨询，技术热线：13922744846。
外观颜色：	绿色
产品尺寸：	188mm63mm15mm
产品净重：	0.05Kg/张
友情提示：	1、购买HUB板/转接板时请仔细确认单元板/模组接口类型，核对接口定义，避免浪费您宝贵的时间。如有疑问请咨询技服。专业厂家、规模化生产、性能稳定可靠，批量价格更优惠！欢迎联系。如需详细报价单或产品规格书，请登陆公司网站下载或联系客服客服热线：400-698-8804！
