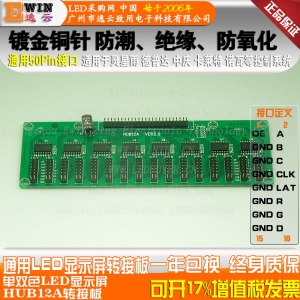

产品名称：	LED显示屏通用HUB12转接板/12HUB板/灵星雨12转接板/显示屏集线板
功能简介：	HUB板用于LED控制系统与LED显示屏模组之间的接口转换与扩展。因市场上LED显示屏单元板/模组规格繁多，不同型号的驱动板接口不同，且不同生产厂家同型号产品亦可能采用的不同的接口定义。所以各大LED显示屏控制系统生产厂家为了使自家产品有更大的通用性与兼容性，通常根据灵星雨50Pin接口定义在接收卡或控制卡上设计两个或者一个50Pin的接口,通过这50Pin的接口再连接与您LED单元板/模组数据接口定义相同的HUB板进行转换与扩展。注：HUB板的接口型号必须与您的LED单元板/模组接口型号一致才能完成匹配成功，正常显示。
适用范围：	通用50Pin接口适用于采用灵星雨、德普达、中庆、卡莱特、诺瓦等控制系统与采用HUB12接口定义的LED显示屏单元板/模组间的接口转接。
产品型号：	通用HUB 12
接口类型：	单双色
接口针脚：	2*8 16Pin
接口定义：	2 A B C S L R G D 16 1 O N N N N N N N 15
接口数量：	16组
工艺参数：	用料：所有排针采用镀金铜针驱动IC：驱动芯片（74HC245）采用SM or NXP PCB： PCB采用FR4-V0级玻纤板铜针规格：输出接口为2.54mm-2×8P. 防护：出厂做三防处理(防潮、绝缘、防氧化) 注：设计生产所有类型接口的HUB板，可代客户开发非标准接口。欢迎来电咨询，技术热线：13922744846。
外观颜色：	绿色
产品尺寸：	188mm63mm15mm
产品净重：	0.05Kg/张
友情提示：	1、购买HUB板/转接板时请仔细确认单元板/模组接口类型，核对接口定义，避免浪费您宝贵的时间。如有疑问请咨询技服。专业厂家、规模化生产、性能稳定可靠，批量价格更优惠！欢迎联系。如需详细报价单或产品规格书，请登陆公司网站下载或联系客服客服热线：400-698-8804！
